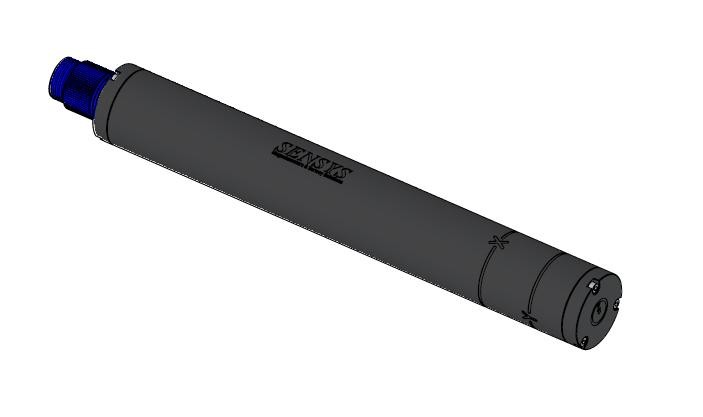

浅海域用途向けデジタル3軸フラックスゲートFGM3D SWD
浅海域用途向けデジタル3軸フラックスゲート FGM3D SWD
SENSYS FGM3D SWDセンサーは 、 SENSYS FGM3Dセンサーシリーズの製品です。本製品は、さまざまな仕様や測定範囲のオプションで 提供可能です。センサーの3つの成分（x 、y、z）はすべて、同期かつ同時にデジタル化されます。出力は、RS232インターフェースを介した設定可能なデータストリームです。このデータストリームは、バイナリ形式またはASCII形式のいずれかを選択できます。
より長いケーブル（最大1,000m）が必要な場合は、 RS422インターフェースを使用可能です。また、CANオプションも用意されています。
トップサイドユニットは、デバイスへの電力供給と、データストリームのRS422からLANへの変換に使用されます。
必要な設定はすべてRS232インターフェース経由で提供されるコマンドインターフェースから行えるため 、追加のソフトウェアは不要です。
RS422モードでは、トップサイドユニットのWebインターフェースにアクセスしてセンサーの設定を行います。RS232インターフェースはガルバニック絶縁を備えています。
浅海域用途向けデジタル3軸フラックスゲート FGM3D SWD
■用途
● 陸上での用途
● 自律型（AUV）
● 固定式アレイ（消磁、港湾警備）
■特長
● 加速度・漏洩センサー
● 24bit ADC、サンプリングレ ート200～6000Hz
● 同期サンプリング、デジタルRS232/RS422/CANインターフェース
● 追加ソフトウェア不要
● 補正機能▪ 設定変更可能
FGM3D SWD: 技術仕様
| マグネトメーター（磁力計） | |
| 測定範囲 | 75, 100, 125, 250, 1000 µT |
| ノイズレベル | 10 pt > all sensor axles < 25 pT |
| 測定分解能 | <150pT |
| 3軸間の直交度誤差 | ≤ ±0.5° (Standard) |
| 相対測定誤差 | ±0.1% |
| 加速度センサー | |
| 出力データ範囲 | 3.090625 |
| 測定範囲 | ±4 g (typ) |
| 分解能 | 20 bit a 7.8µg (typ) |
| オフセット誤差 | ±25 mg (typ), ±75 mg (max) |
| 一般仕様 | |
| 耐水深 | 50m |

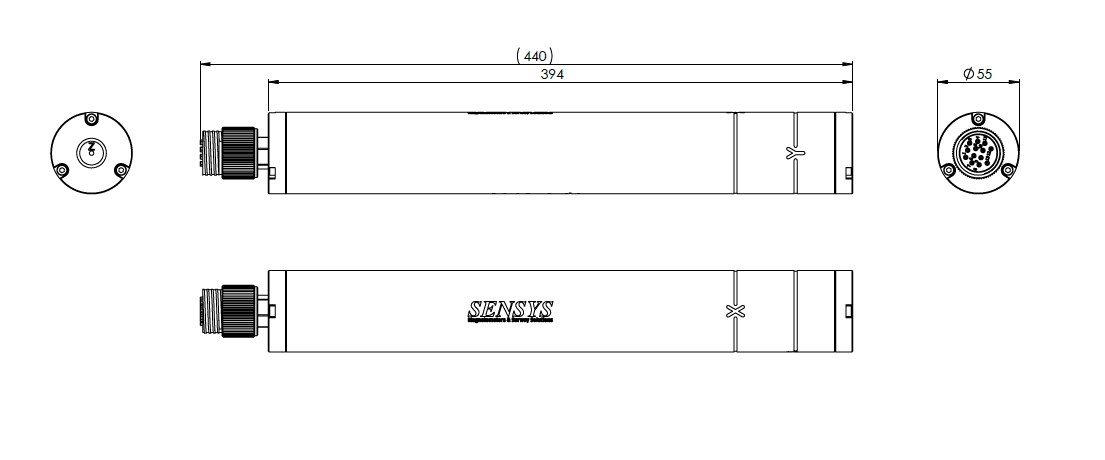

| 外径/全長 | 55mm/400mm (w/o connector) |
| 動作温度 | -20..+ 60°C on land; -4.. + 40°C under water |
| インターフェース | RS232, RS422, optional: CAN |
| 電源 | 24…48 VDC |
| 消費電力 | 2.5 W |
記載の仕様または機能は予告なしに変更される場合がありますので、ご了承ください
